Technische Daten
| Werkstoff des Gehäuses | Stahl |
| Mit Schloss | nein |
| Anzahl der Leitungseinführungen | 16 |
| Anzahl der Öffnungen für Flanschplatten | 8 |
| Oberfläche | pulverbeschichtet |
| Schutzklasse | II |
| Höhe | 800 mm |
| Anzahl der Reihen | 0 |
| Einbautiefe | 0 mm |
| Montageart | Aufputz |
| Ausführung Deckel | geschlossen |
| RAL-Nummer | 9010 |
| Mit Montageplatte | nein |
| Materialstärke Gehäuse | 1 mm |
| Breite in Teilungseinheiten | 48 |
| Transparenter Deckel/Tür | nein |
| Farbe | weiß |
| Art der Abdeckung | Tür |
| Anbaumöglichkeit | ja |
| Schutzart (IP) | IP44 |
| Tiefe | 165 mm |
| Innentiefe | 156 mm |
| Anzahl der Module | 240 |
| Nennstrom (In) | 125 A |
| Schlagfestigkeit | IK09 |
| Funktionserhalt | ohne |
| Art der Tür | Doppel |
| Breite | 1050 mm |
| Materialstärke Tür/Deckel | 2,5 mm |
| Geeignet für Blitzschutz | nein |
| Abdeckung mit Überdruckentlastung | nein |
| Geeignet für Außengebrauch | nein |
Beschreibung

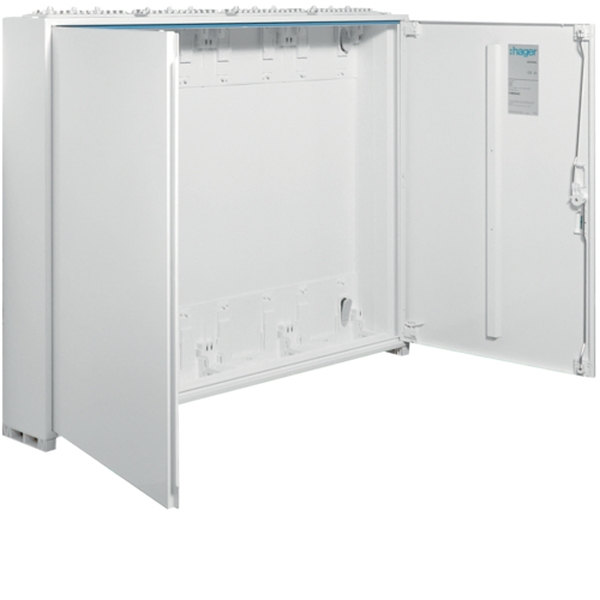

Feldvert. AP, univ., IP44, SKII, 240PLE, 4x5 Reihen 800x1050x161mm, leer m. Tür.Feldverteiler nach DIN EN 61 439-1/-3, Maßnorm nach DIN 43 870. Zum Einbau für Geräte bis 125 A, Luft- und Kriechstrecken nach DIN EN 60664-1. Bestehend aus Schrank mit Tür aus pulverbeschichtetem und eingebranntem Stahlblech. Ab Schrankbreite 800 mm (3-feldig) zwei türiger Aufbau. Rechte Türen maximal 2-feldig breit. Leerschrank ohne Einbausatz. Leitungseinführungen oben/unten durch herausnehmbare flexiblen Kunststoffflanschplatten, zusätzlich austauschbar. Tür mit innenliegenden justierbaren Scharnieren und einem Öffnungswinkel von 110°. Türen rechts und links anschlagbar, werkzeugloser wechselbar Türanschlag. Türverschluss serienmäßig mit Dreipunkt-Stangenverschluss und plombierbaren Klappgriff. Austauschbare sperrbare Schließsysteme und Türen, siehe Zubehör.
Datenblätter
Installationshinweis
Bei einem nicht steckerfertigen elektrischen Gerät oder Bauteil dürfen Anschluss und Installation nur von einer qualifizierten Elektrofachkkraft durchgeführt werden. Bitte beachte auch die Gebrauchsanweisung.
Für weitere Informationen zum Installationshinweis gemäß § 13 NAV klicke hier.
