Technische Daten
| Überspannungskategorie | 4 |
| Bemessungsisolationsspannung Ui | 500 |
| Schutzart (IP) | IP20 |
| Frequenz | 50 - 60 |
| Anschließbarer Leiterquerschnitt eindrähtig | 1 - 25 |
| Umgebungstemperatur während des Betriebs | -30 - 70 |
| Einbautiefe | 44 |
| Explosionsgeschützt | nein |
| Polzahl (gesamt) | 1 |
| Bemessungsstoßspannungsfestigkeit Uimp | 6 |
| Bemessungsstrom | 10 |
| Spannungsart | AC/DC |
| Anschließbarer Leiterquerschnitt mehrdrähtig | 1 - 16 |
| Unterputzmontage | nein |
| Anzahl der abgesicherten Pole | 1 |
| Breite in Teilungseinheiten | 2 |
| Zusatzeinrichtungen möglich | ja |
| Verschmutzungsgrad | 3 |
| Auslösecharakteristik | B |
| Mitschaltender Neutralleiter | ja |
| Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 400 V | 3 |
| Bemessungsspannung | 277 |
| Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 230 V | 10 |
Beschreibung

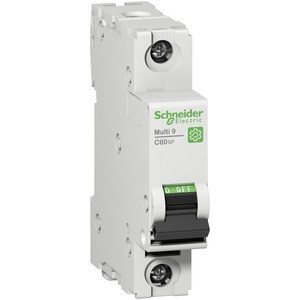

Leitungsschutzschalter C60SP Multi 9 OEM, 5 kA. 1-polig, Nennstrom 63A, D-Charakteristik, Betriebsspannung (Ue) 240V AC IEC/EN 60947-2 / 277V AC UL 1077, Isolationsspannung (Ui) 500V AC. Einfach-Anschlussklemme für Kabel und Stiftkammschiene an der Geräteober- und unterseite. Befestigung über normalen Clipverschluss auf DIN-Schiene. Sprungschaltung für verschleißarmes Schalten der Kontakte. Zusätzlich anreihbare Hilfsmodule (optional)- Anzeige von Schaltstellung (OF), Fehlerauslösung (SD), Arbeitsstromauslöser (MX, MX+OF), Unterspannungsauslöser (MN, MNs, MNx). Werkzeuglose Montage linksseitig am Gerät. Der C60SP erfüllt folgende Normen- IEC/EN 60947-2, UL 1077 / CSA C22.2 Nr.235 / GB 14048-2. Leitungsschutzschalter C60SP sind Multistandard-Leitungsschutzschalter die weltweit eingesetzt werden können, da sie alle internationalen und auch alle wichtigen nationalen Normen erfüllen.
Datenblätter
Installationshinweis
Bei einem nicht steckerfertigen elektrischen Gerät oder Bauteil dürfen Anschluss und Installation nur von einer qualifizierten Elektrofachkkraft durchgeführt werden. Bitte beachte auch die Gebrauchsanweisung.
Für weitere Informationen zum Installationshinweis gemäß § 13 NAV klicke hier.
