Technische Daten
| Bemessungssteuerspeisespannung Us bei DC | 24 - 24 |
| Anzahl der Schließer als Hauptkontakte | 4 |
| Bemessungsbetriebsstrom Ie bei AC-1, 400 V | 80 |
| Anschlussart Hauptstromkreis | Schraubanschluss |
| Geeignet für Reiheneinbau | nein |
| Anzahl der Hilfskontakte als Öffner | 1 |
| Anzahl der Hilfskontakte als Schließer | 1 |
| Spannungsart zur Betätigung | DC |
Beschreibung

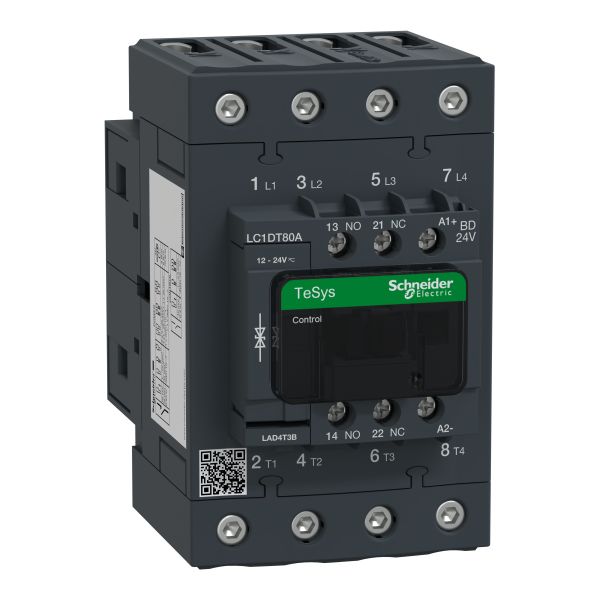

4-poliges Schütz TeSys D für AC-1-Lastanwendungen bis 80 A/690 V. Es verfügt über eine 24-V-DC-Spule, integrierte 1S+1Ö-Hilfskontakte (NC-Spiegelkontakt), Stromanschluss über EverLink-Schraubklemmen und Steuerung über Schraubklemmen. Kompakt (70 mm breit), DIN-Schienenmontage, für hohe Betriebsgeschwindigkeiten bis zu 3600 Zyklen/Stunde, sorgt er für hohe Zuverlässigkeit und Haltbarkeit. Es verfügt über mehrere Normen (IEC, UL, CSA, CCC, EAC, Marine) und Green Premium-Konformität (RoHs/Reach).
Datenblätter
Installationshinweis
Bei einem nicht steckerfertigen elektrischen Gerät oder Bauteil dürfen Anschluss und Installation nur von einer qualifizierten Elektrofachkkraft durchgeführt werden. Bitte beachte auch die Gebrauchsanweisung.
Für weitere Informationen zum Installationshinweis gemäß § 13 NAV klicke hier.
