Technische Daten
| Materialstärke Gehäuse | 1 mm |
| Einbautiefe | 0 mm |
| RAL-Nummer | 9010 |
| Mit Montageplatte | nein |
| Anzahl der Reihen | 0 |
| Schutzklasse | II |
| Werkstoff des Gehäuses | Stahl |
| Anzahl der Öffnungen für Flanschplatten | 4 |
| Höhe | 800 mm |
| Art der Tür | ohne |
| Breite in Teilungseinheiten | 24 |
| Oberfläche | pulverbeschichtet |
| Anzahl der Leitungseinführungen | 8 |
| Geeignet für Außengebrauch | nein |
| Tiefe | 165 mm |
| Schutzart (IP) | IP44 |
| Mit Schloss | nein |
| Funktionserhalt | ohne |
| Anzahl der Module | 120 |
| Anbaumöglichkeit | ja |
| Nennstrom (In) | 125 A |
| Materialstärke Tür/Deckel | 2,5 mm |
| Innentiefe | 156 mm |
| Montageart | Aufputz |
| Abdeckung mit Überdruckentlastung | nein |
| Art der Abdeckung | Tür |
| Ausführung Deckel | geschlossen |
| Breite | 550 mm |
| Schlagfestigkeit | IK09 |
| Transparenter Deckel/Tür | nein |
| Geeignet für Blitzschutz | nein |
| Farbe | weiß |
Beschreibung

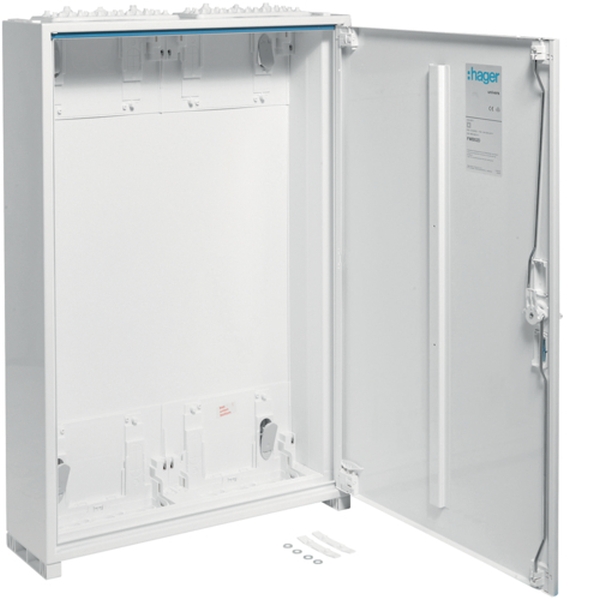

Feldvert. AP, univers, IP44, SKII, 120PLE, 2x5 Reihen 800x550x161mm, leer m. Tür.Feldverteiler nach DIN EN 61 439-1/-3, Maßnorm nach DIN 43 870. Zum Einbau für Geräte bis 125 A, Luft- und Kriechstrecken nach DIN EN 60664-1. Bestehend aus Schrank mit Tür aus pulverbeschichtetem und eingebranntem Stahlblech. Ab Schrankbreite 800 mm (3-feldig) zwei türiger Aufbau. Rechte Türen maximal 2-feldig breit. Leerschrank ohne Einbausatz. Leitungseinführungen oben/unten durch herausnehmbare flexiblen Kunststoffflanschplatten, zusätzlich austauschbar. Tür mit innenliegenden justierbaren Scharnieren und einem Öffnungswinkel von 110°. Türen rechts und links anschlagbar, werkzeugloser wechselbar Türanschlag. Türverschluss serienmäßig mit Dreipunkt-Stangenverschluss und plombierbaren Klappgriff. Austauschbare sperrbare Schließsysteme und Türen, siehe Zubehör.
Datenblätter
Installationshinweis
Bei einem nicht steckerfertigen elektrischen Gerät oder Bauteil dürfen Anschluss und Installation nur von einer qualifizierten Elektrofachkkraft durchgeführt werden. Bitte beachte auch die Gebrauchsanweisung.
